液晶拼接屏產品使用說明書

2016-2-26 11:27:44??????點擊:



                                      液晶拼接屏產品使用說明書

                              目錄



一、前言-------------------------------------------3

二、注意事項---------------------------------------4

三、安全使用說明-----------------------------------4

四、功能說明---------------------------------------5

1、附件--------------------------------------------5

2、接口說明---------------------------------------5

3、系統連接安裝方式-------------------------------6

4、常見故障處理-----------------------------------8

5、性能指標---------------------------------------9

五、控制軟件使用說明-------------------------------9

六、RJ45轉接口線序--------------------------------19


一、前言

歡迎選用液晶拼接產品,為了您能更好的使用本產品,使用前請仔細閱讀本手冊。

液晶拼接產品采用獨特的嵌入式結構設計,可接受各種圖像信號源輸入,直接驅動全系列的大尺寸液晶屏,并經分割、放大后,實時無失真地在各種大屏幕圖像拼接墻體上顯示。處理過程完全硬件化,不需要電腦和啟動軟件等操作,非常簡便。畫面無延時,無拖尾現象,自然流暢,畫質細膩,最大支持15X15的液晶屏拼接。

液晶圖像拼接處理器采用了運動偵測與補償運算、內插運算、邊緣平滑處理及雜波信號抑制等尖端處理技術,其3D視頻亮色分離電路單元,3D的逐行處理及幀頻歸一轉化電路單元,3D數字信號降噪單元,可將普通PAL/NTSC隔行掃描視頻信號采集變?yōu)橹鹦袙呙璧?,高?huà)質、高分辨率的高清電視和計算機圖像信號。

液晶圖像拼接處理器支持計算機圖像信號輸入及其顯示,可實現最高達1920×1080高分辨率WUXGA輸出,支持全系列的大尺寸液晶屏。

液晶拼接處理器可以支持多路不同的視頻源,同時顯示在不同的屏幕上,使用者也可選擇一路視頻源或RGB信號放大至原始圖像的N×M倍,再由顯示單元組成的墻體上實現大屏幕拼接顯示。


二、注意事項


○ 防止明火、高溫和碰撞,請不要置于雨中或潮濕的地方。

○ 在調試和使用過程中,操作不當可能導致設備損壞。

○ 此設備可以連續使用。

○ 請勿在工作中頻繁開關機,嚴禁敲打設備,以上行為都可能使設備 損壞和加速設備老化。

○ 做到輕拿輕放。



三、 安全使用說明


清潔——用軟布擦拭清潔,勿使用酒精等化學溶液。

電壓——該設備使用標準110V-240V交流市電。

能耗——本產品功耗根據所驅動液晶屏型號而定,總功率

不大于 300W。長期不使用時請關閉電源,并拔掉插頭。

環境——不要將本產品暴露在潮濕、雨、沙地或溫度過高

的地方 存儲和使用(加熱設備或太陽光下)。

注意——該設備在工作時請將之置于通風干燥無強烈震動

的地方。



四、功能說明

1、附件

打開包裝請仔細檢查以下物品:拼接驅動顯示單元、說明書、保修卡、合格證、RS-232轉RJ45轉接器

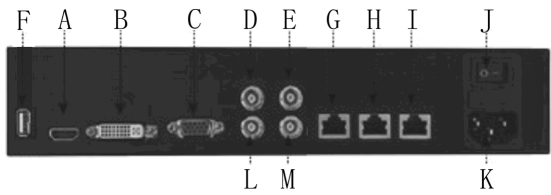

2、接口說明





序列號

定義

備注

A

HDMI 接口

HDMI 接口輸入,支持 1080P。

B

DVI 接口

DVI-D 數字信號輸入,支持 1080P。

C

VGA 接口

VGA 模擬輸入,支持 1080P。

D

CVBS-1 輸入(BNC 接口)

視頻1輸入,全面支持 NTSC、PAL 和 SECAM 制式。

E

CVBS-2 輸入(BNC 接口)

視頻 2 輸入,全面支持 NTSC、PAL 和 SECAM 制式。

F

USB 接口

軟件升級、高清底圖功能。

G

RS-232 輸出 A(RJ45 接口)

串口環出控制 A,采用 568B 標準制作。

H

RS-232 輸入(RJ45 接口)

串口輸入,接控制電腦,采用 568B 標準制作。

I

RS-232 輸出 B(RJ45 接口)

串口環出控制 B,采用 568B 標準制作。

J

電源開關

電源船形開關,采用雙通雙斷開關,內嵌3A 保險。

K

交流電源接口

采用 D 形接口,輸入電壓 AC 110V- 220V。

L

CVBS-1 輸出(BNC 接口)

視頻 1 有源輸出。

M

CVBS-2 輸出(BNC 接口)

視頻 2 有源輸出。




4、常見故障處理

當本產品發生故障時,請立即切斷電源,請不要試圖拆開本機進行維修,可能會造成產品進一步損壞??砂匆韵虏襟E進行排除,仍不能解決請與當?shù)亟?jīng)銷商或?qū)I(yè)維修人員聯系。對用戶自行維修過的產品,不在公司保修范圍。



            現像

               處理方法





不開機(電源指示燈不亮)

1、檢查電源線是否有損壞

2、電源是否己接入市電

3、確認電源己打開

4、電源開關是否損壞

5、保險是否熔斷





所有拼接單元不受控

1、檢查拼接軟件的端口設置是否正確

2、檢查串口線是否有損壞,與產品和PC的接口是否接觸良好

3、檢查PC的串口是否有問題,可換一臺PC測試

4、拼接單元的地址是否設置正確,參見地址設置



個別拼接單元不受控



1、檢查該設備的地址設置是否正確

2、對該設備進行單獨控制是否成功





單個或多個設備VGA/DVI無輸入

1、檢查單元板與信號源端接口是否接觸良好

2、更換一條VGA/DVI線測試

3、該設備是否設置在相應輸入狀態

4、輸入信號是否超出本產品的輸入范圍

5、DVI輸入時,確認有抓到DDC,且有輸出



5、性能指標


工作溫度:0℃-65℃

工作濕度:相對濕度小于95%

功耗:≤300W,視屏的型號和大小而定

電源電壓:95VAC-250VAC

復合視頻制式:PAL、NTSC、SECAM

復合視頻峰值:1Vp-p

控制方式:RS-232(DB9F)

VGA輸入:WUXGA(1920*1080)

DVI輸入:WUXGA(1920*1080)

HDMI輸入:WUXGA(1920*1080)

對屏的支持:WUXGA(1920*1080),雙組10bit

電源:支持47寸以下LCD屏,通過選配電源模塊可以支持47”以上LCD屏

溫控風扇:自動控制



五、控制軟件

PC端控制軟件安裝及應用

系統運行環境:

操作系統中英文Windows98/2000/NT/XP/WIN7/Vista

最低配置CPU:雙核2.0GHz以上

內存:1GB

顯示卡:標準VGA,256色顯示模式以上

硬盤:典型安裝10M

串行通訊口:標準RS232通訊接口或其兼容型號。

其它設備:鼠標器



開始系統


系統運行前,確保下列連線正常:

1、運行本軟件的計算機的RS232線已經正確連接控制器

2、相關控制器的信號線,電源線已連正確

系統運行步驟:

1)打開控制器電源,控制電源指示燈將亮起。

  綠色、代表處于開機運行狀態;橙色、代表待機狀態

2)運行本軟件

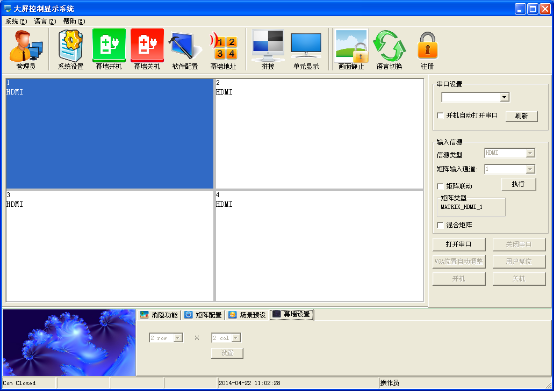

解壓拼接控制軟件、RAR得到以下三個文件:userlogo、VGA自動調整圖片、串口調試、LCDWall.exe、LcdWall.exe.manifest、MWS_Cfg.ini,該控制軟件為綠色版,無需安裝,直接運行Lcdwall軟件.exe,彈出如圖1控制界面。(注:所有操作必須在串口打開才能操作)




                             圖1


注:根據安裝軟件版本不同,上圖示例中的界面及其內容可能會存在差異,可咨詢我們的相關售后服務人員

圖1中用操作界面的各部功能說明:

操作區:每一個方格單元代表對應的控制屏幕,可以通過鼠標或鍵盤的點選,拖拉的方式選擇相應的控制單元

功能區:包含常用的功能按鈕

用戶標題區:用戶可根據本身要求,更改界面上的標題顯示

狀態:顯示通訊口狀態,操作權限狀態,和當前的本機時間,日期等

1、軟件設置:

單擊功能圖中“串口設置”如圖2菜單

注:點擊刷新COM口自動配對、再點擊打開連接成功



                                  圖2

“幕墻設置”里的行列根據實際需要來設置,以下以2X2在XP下舉例進行說明(注:如果拼接墻是2X2,則拼接陣列必須設置為2X2,否則會拼接不正確)



2、拼接控制器地址(設備ID)設置

系統設置--序列號(設置ID)更改:所有設備在出廠時的序列號均為1、用戶要根據自己的需求來設置屏幕序列號。管理員用戶進入“幕墻地址”設置、針對每個屏幕顯示的機器碼,填入相應的目標序列號,點擊修改后完成對屏幕序列號的修改(注:此功能在修改序列號時,讀取屏幕顯示的機器碼,修改對應的屏幕序列號)。(注意:“系統設置”按鈕只有在輸入管理員密碼后才能操作,遙控器只有在多媒體通道下才有用,默認的管理員密碼為111111、可自行修改,請牢記修改后的密碼)



3、單機操作:

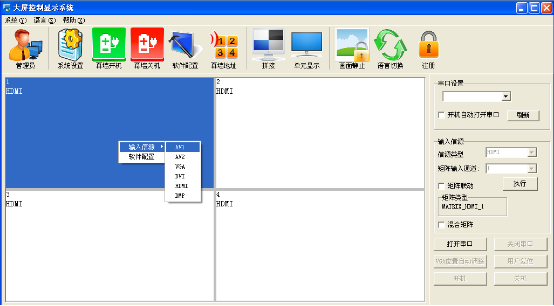

圖4是單機操作的相關選項

選擇單個或多個拼接單元進行開機/關機和單機鼠標右擊對輸入信號進行設置,也可以點擊“圖像凍結”可以凍結當前的圖像,再次點擊解除靜像。





                                         圖4

4、拼接操作:


拼接操作見圖5

選擇多個拼接單元,2x2為例,選中4個屏后,在信源中選擇信號源,單擊“執行”按鈕完成拼接,點擊“圖像凍結”可以凍結當前畫面,再次點擊解除靜像。

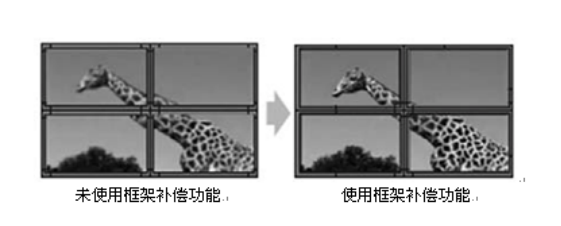

拼接后,拼接單元與拼接單元之間有一個物理的邊縫,可以通過勾選“消除邊框”,并設置相應值來實現圖像的連貫性(注:邊框的值根據屏的物理邊框來設置。例:LTI460HA03的邊框是10MM,在此處設置的值就應該為10)。去掉邊框后的效果見圖5



                                 圖5



5、大屏拼接、信源選擇:


     或者選擇信源,點擊快捷圖標

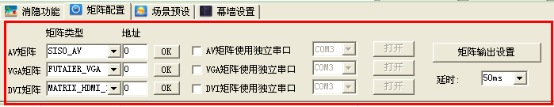

6、矩陣聯動

1)、勾選:矩陣聯動,選擇矩陣輸入通道號



2)、選擇矩陣型號,配置矩陣ID

(注:不同的矩陣選擇延時時間不同)



  7、場景預設

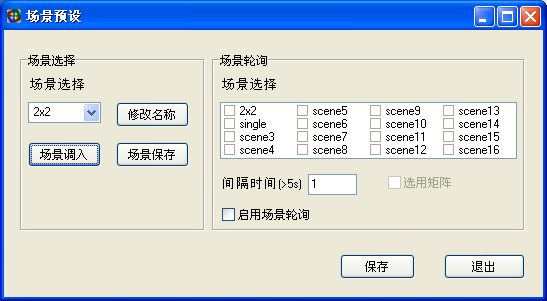

  場景預設見圖6


  支持16種場景模式保存,可以更改模式名稱。選擇要保存的模式,設置完成后點擊“保存模式”。“調用模式”可以調用用戶保存過的模式、跟據有需求用戶的還可以啟用場景輪詢模式



                                  圖6




8、系統設置


  點擊系統設置見圖7


    (注:只有管理員的身份才能訪問系統設置、密碼:111111)

  在本菜單里,有Video和VGA兩個選項,在設置時選擇不同的信號源進行設置

  以下每項設置都在拼接單元上都會有相應的顯示

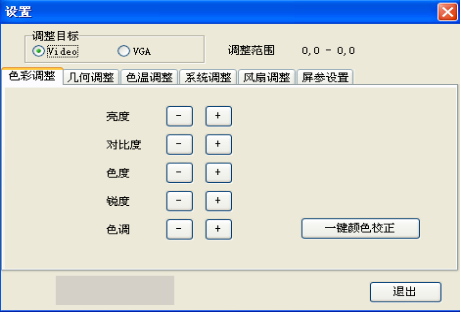

1)、色彩調整

  選Video時可以對“亮度”、“對比度”、“色度”、“銳度”、“色調”、“一鍵顏色    校正”進行設置

  選VGA時只能設置“亮度”、“對比度”、“一鍵顏色校正”見圖7



                                    圖7

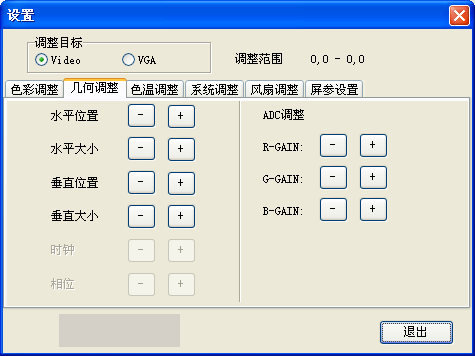

2)、幾何調整:

      本菜單在選擇Video時可對“水平位置/大小”和“垂直位置/大小”進行設置,VGA時 “時鐘”、“相位”、“水平位置”和“垂直位置”設置。見圖8



                                        圖8

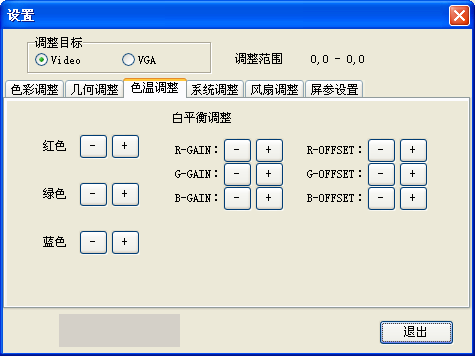

3)、色溫調整:

選Video/VGA時可以對紅綠藍進行色溫設置.見圖9



                                     圖9

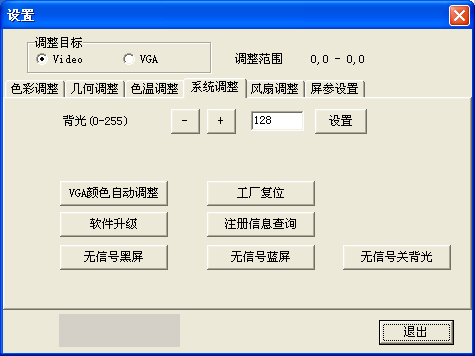

4)、系統調整


在此菜單下可以對機器的固化軟件進行設置,包括背光亮度調節、無信號藍/黑屏模式、軟件升級、VGA的位置/顏色自動調整等功能 。見圖10



圖10

5)、名詞解釋:


背光亮度:用來調節LCD燈管亮度,與信號無關。

VAG顏色自動調整:當在VGA狀態時抓到的值不正確,顏色顯示不正常時,點擊該按鈕重新抓取,可重復多次點擊(注:在拼接單元單屏顯示時使用)。

無信號藍屏:當點擊此按鈕后,藍屏模式打,在沒有信號時,顯示為藍屏。接信號后正常顯示。

信號黑屏:當點擊此按鈕后,黑屏模式打,在沒有信號時,顯示為黑屏。接信號后正常顯示(注:此功能在一些如夜場等特殊場合時較為實用)。

用戶復位:在設置混亂后,可點擊此按鈕恢復到機器出廠時的狀態。

(注;沒得到廠家允許,不得用戶復位)

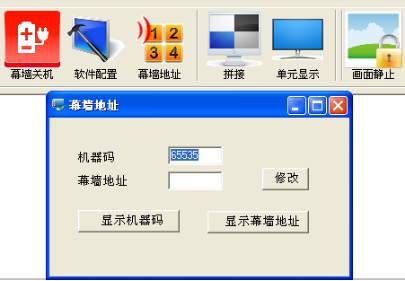

幕墻地址(即拼接控制盒地址)更改:所有拼接控制盒在出廠時的地址均為1、用戶要根據自己的需求來設置地址,先顯示屏幕機器碼,在屏幕的下方,如下圖,設置對應屏幕地址,點擊修改后完成對地址的修改






11                          12

              機器碼顯示                   機器碼和屏幕地址


6).在控制軟件中把所顯示出來的機器碼、屏幕地址填寫到相應的框中然后點擊修改就可以了,我們出廠的所有顯示屏幕地址都是默認001

例如以2X2拼接幕為列從左到右數如圖11中的機器碼15569顯示的是第四塊屏幕,那么就把15569填寫到機器碼框中.幕墻地址框中就改成4,點擊修改,然后關掉完成再進行下一個修改.


軟件升級:將我公司相關人員給的軟件MERGE.bin拷至U盤的根目錄下,不要更改文件名。將U盤插入U(xiǎn)SB接口,點軟件升級,此時屏幕變?yōu)樗{(lán)屏,在右上角顯示軟件更新的進度,同時電源指示燈會綠/橙交替閃爍,升級完成后會自動重啟(注:此功能在升級過程中,請勿斷電和拔插U盤,否則將損壞機器)。

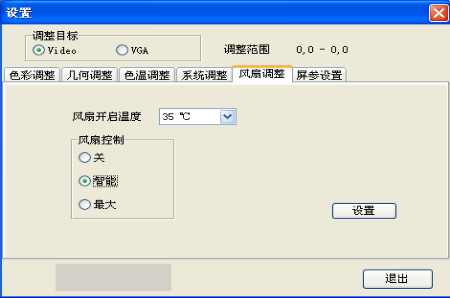

7)、風扇調整:

    此菜單下對風扇控制:“關”、“智能”和“最大”溫度進行設置、見圖14



                            圖14

風扇運行模式:關—風扇不運行;智能—風扇到達設置溫度后,自動打開,自動調整轉速;最大—風扇不受設置溫度控制,處于常開狀態。


風扇開啟溫度:選擇合適的溫度,和風扇運行模式,點擊設置后生效

(注:任何情況都選擇智能)

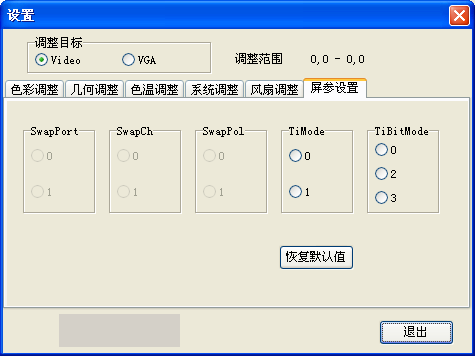

8)、屏參設置:






9)、系統

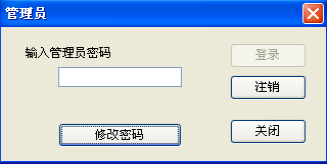

 1、點擊管理員

  本操作軟件很多地方需要管理員權限才能操作,軟件見圖15和圖16.

  管理員密碼:111111




            圖15                              圖16

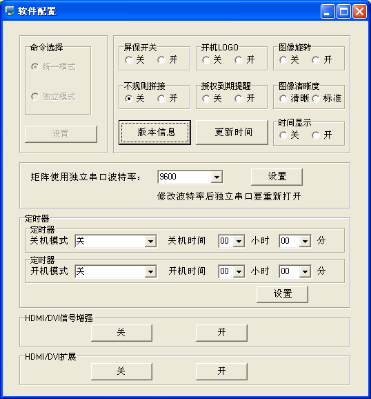

2、軟件配置:點擊軟件配置見圖17





                                        圖17

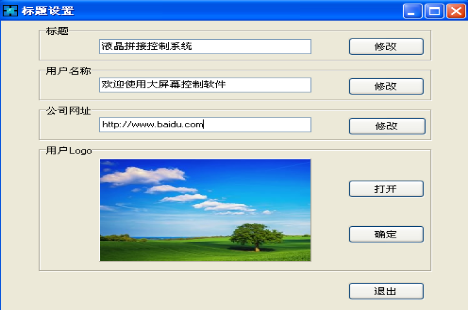

3、標題設置:點擊系統打開標題設置見圖18

  (1)、標題:    用戶可根據自己所需進行修改

  (2)、用戶名稱:用戶可根據自己所需進行修改

  (3)、公司網址用戶可根據自己所需要進行修改,可改成任何所需的網址

  (4)、用戶LOGO:用戶可以在此修改任何公司的LOGO,然后確定


                                            圖18

   (5)、打開控制軟件點擊左下角LOGO圖片區,根據用戶已設置好LOGO、網址等點擊   打開就會連接到已設置好的網址  圖20

(注:電腦已顯示連接網絡正常)



                                  圖19

   (6)、語言:有中文、英文用戶可根據自己所需進行修改



(7)、注冊:點擊注冊

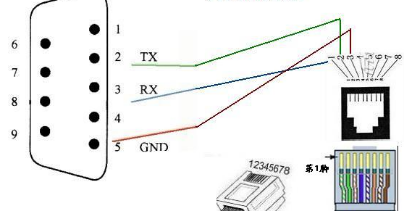

六、RJ45轉接口線序:


   RJ45                                             RS-232
